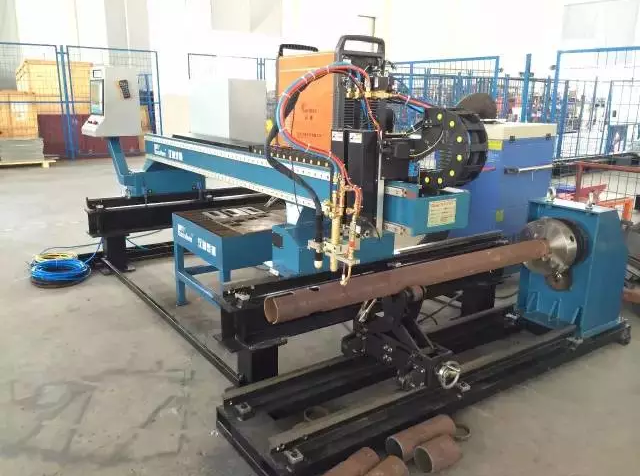

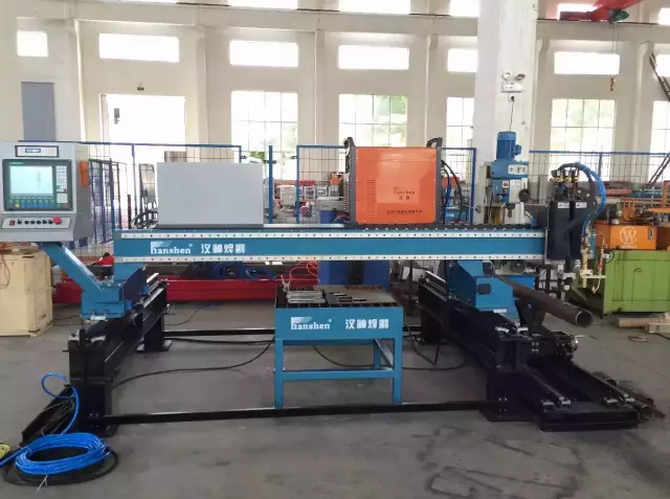

HCZG-1600FP管板一体数控切割机

发布者：admin 点击：3311

HCZG管板一体数控切割机是我公司研发的新机型，该机既可对碳钢，不锈钢，铜，铝等各种金属进行平面图形切割，同时可以将圆管截断，在圆管上切割各种图形等。具有自动化程度高，精度高，切割速度快，切割效果好，成本低等特点，广泛应用于灯具，石油，化工，工业风机、压力容器，机械加工等行业。

产品特点：

l 多种型号规格，切割范围大，横向轨距、纵向轨距可选；
l 双边伺服电机驱动，运行可靠、切割精度高；
l 焊接结构，机架经去应力处理，不易变形，坚固耐用；
l 侧开式端梁结构，有利于维护和保养
l 采用国产通用数控系统，操作简单易学；
l 数控编程，可切割任意平面图形，具有断点记忆功能，减少二次加工提高生产效率；
l 配置套料软件，可将CAD图形或电脑绘制图形转换为切割零件用的G代码，系统自动将G代码转换为切割程序，实现自动化切割并具有共边连割等功能；
l 全新设计，美观大方，性价比高，经济实用；
l 管板一体机具有管板自动切换功能。

技术指标：

型号规格	HCZG-1600FP
输入电压	220V
电源频率	50Hz
主机额定功率	3-5KW
液晶屏规格	10.4寸
大板材切割宽度	1600mm
大板材切割长度	XXXXmm
火焰切割厚度	穿孔切割：6-60mm，边缘切割：6—120mm
火焰切割速度	50—750mm/min
空程速度	0-5000mm/min
割炬升降行程
	≤120mm
等离子大穿孔厚度	见等离子参数表
等离子切割厚度范围	见等离子参数表
火焰切割气体	氧气+乙炔或氧气+丙烷
整机精度标准	符合JB/T5102-1999
直线定位精度	±0.5mm/3m
直线重复精度	±0.5mm/3m
速度误差	±5%
切割面粗糙度	Ra≤12.5μm
切割管径范围	φ50～φ300mm
管工件长度	≤6000mm
管工件椭圆度	≤2%
工件旋转速度	0～25r/min
母线重复定位精度	≤±0.5mm
管子支撑架	1个

技术指标：

主机工作电源	AC220V±10%,50Hz
主机额定功率	3-5KW
使用环境温度	0℃-50℃
使用相对湿度	<90%无冷凝
火焰切割氧气纯度	＞99.6%
火焰切割氧气压力	0.8—1Mpa
火焰切割燃气压力	0.04—0.06Mpa
等离子切割气体（汉神HP100）	压缩空气，压力不低于0.45～0.6MPa，流量不小于300L/min
